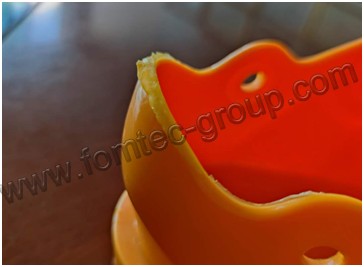

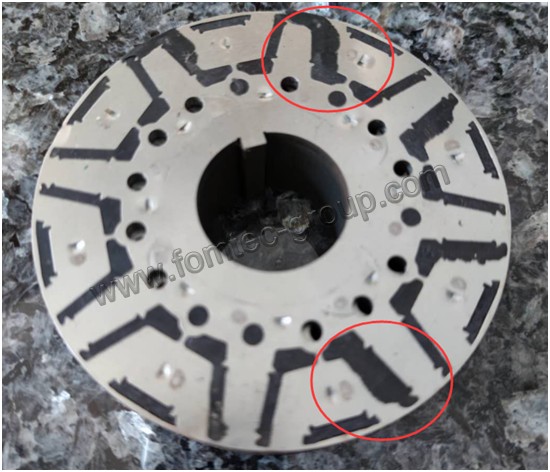

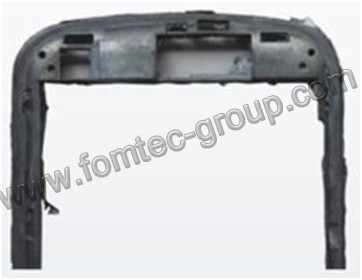

毛邊（俗稱(chēng)彼峰）是一種常遇到注塑問(wèn)題。當(dāng)塑料在模腔內(nèi)的壓力太大，其所產(chǎn)生的分模力大過(guò)鎖模力，因而迫開(kāi)工模，使塑料擠出來(lái)并在塑件表層形成彼峰。但是引起此現(xiàn)象的成因卻可能有很多種，例如塑料方面的問(wèn)題，或是射出機(jī)有損壞，或是調(diào)校時(shí)序有關(guān)。
由于塑料的粘度會(huì)影響其流動(dòng)速度及壓力損耗，因此粘度太高或太低都可以引起毛邊。如果塑料的粘度太低，則其流動(dòng)性高，便很容易流入工模合模面之間的微小空隙，增大分模力，直至出現(xiàn)彼峰。
一般來(lái)說(shuō)，塑料溫度對(duì)粘度的影響最大，而壓力及剪切率也對(duì)粘度有影響。如果將塑料的溫度升高，則其粘度便下降，而將其溫度調(diào)低，其粘度便增大。塑料方面的另一種問(wèn)題，就是其干燥狀況及是否混有雜質(zhì)。有此塑料，例如尼龍及 ABS，具有影響塑料的性能，至于聚碳酸酯，雖然沒(méi)有吸水性，但其性能也對(duì)其表面水分敏感，所以在模塑時(shí)，很多塑料都必須先加以烘干，才能正確地控制其性能。如果在塑料內(nèi)混入雜物，或是混合不同種類(lèi)的塑料，則當(dāng)然更難預(yù)測(cè)塑料的性能變化。
塑料在模腔內(nèi)壓力，會(huì)隨著模腔的充填而改變。在模腔未曾填滿(mǎn)之前，熔體前端之壓力差不多等于零，而在注口之壓力則比模腔內(nèi)其它位置的壓力都高，但當(dāng)模腔完全填滿(mǎn)時(shí)，塑料流動(dòng)時(shí)的壓力損耗就不再存在，整個(gè)模腔內(nèi)的壓力都變成同一靜壓，因而要把工模迫開(kāi)力量便會(huì)大增，引起毛邊的產(chǎn)生。為避免此種情況之出現(xiàn)，在模腔一旦填滿(mǎn)，注射壓力便必須立即調(diào)整至較低的保壓壓力。除了正確調(diào)校射出機(jī)之壓力控制系統(tǒng)外，另一種輔助方式就是先把注射速度降低。這樣一來(lái)，熔體前端之塑料便有進(jìn)間冷卻及局部固化，因而避免了毛邊的產(chǎn)生。由于注射速度太慢會(huì)拖慢生產(chǎn)，最好的注射速度的調(diào)整也必須配合所采用的鎖模力。不然的話，毛邊也可能產(chǎn)生。
如果是射出機(jī)械結(jié)構(gòu)方面有問(wèn)題，則其復(fù)雜性便較大，要找問(wèn)題的成因也較困難。例如模板之間的平行度有偏差，或是模板拉桿的受力分布不均勻，也會(huì)引起工模間的鎖模力不平衡，以致塑件在鎖模力較弱的位置出現(xiàn)彼峰。在另一方面，如果螺桿或熔膠筒的磨損較大，則熔體便可能在螺紋外徑與熔筒之間滑行及逆流，因而出現(xiàn)壓力切換位置點(diǎn)的不正確，造成局部的毛邊及射膠不足情況。
除了上述各種因素外，如果工模方面出現(xiàn)了問(wèn)題，也會(huì)產(chǎn)生毛邊。例如工模用久了，有些位置有了磨損，便容易有毛邊的現(xiàn)象。甚至一些小毛病，如排氣孔阻塞，也會(huì)引起模腔壓力升高，而壓力太高便會(huì)有毛邊。在一些多腔工模，如果流道設(shè)計(jì)欠平衡，則塑料的流動(dòng)便不對(duì)稱(chēng)，為了避免個(gè)別模腔壓力不足，另外一些模腔便可能會(huì)有毛邊。

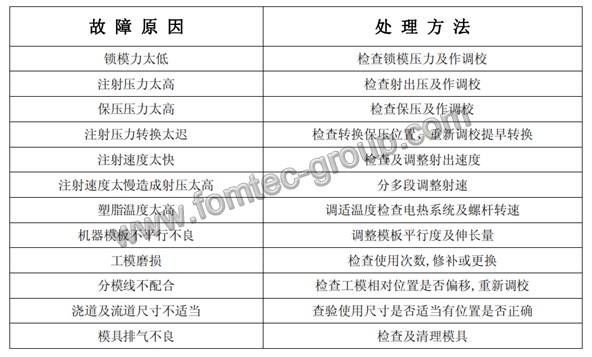

以下表格為整理的一些常見(jiàn)的原因和處理方法，大家可以保存后參考。
友情提示：機(jī)器發(fā)生故障時(shí)，要請(qǐng)專(zhuān)業(yè)人員進(jìn)行檢查和維修。
