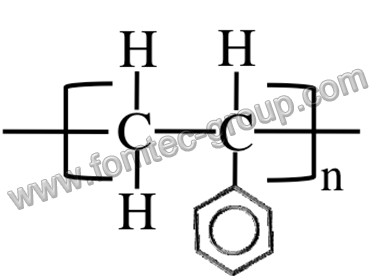

聚苯乙烯（Polystyrene，縮寫PS ）是指由苯乙烯單體經(jīng)自由基加聚反應(yīng)合成的聚合物。

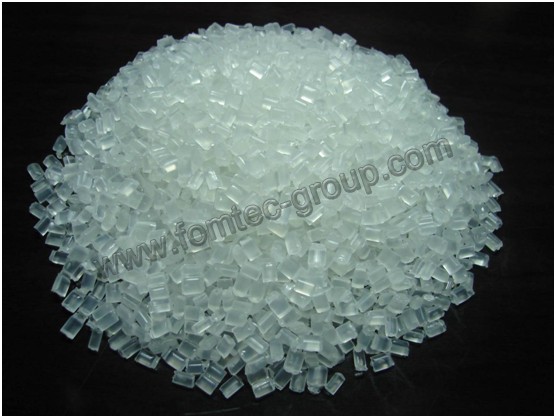

PS的性能：PS是無定型聚合物，密度在1.04g/cm3左右（稍大于水），稱為標(biāo)準(zhǔn)塑料。其流動(dòng)性好，吸水率低（小于0.02%），是一種易于成型加工的透明塑料。其塑件透光率達(dá)88%-91%，著色力強(qiáng)，硬度高。但PS塑件脆性較大，易產(chǎn)生內(nèi)應(yīng)力開裂（可用煤油浸擦來檢驗(yàn)），耐熱性較差（60-80℃），無味、無毒。
PS的應(yīng)用：裝飾品、照明指示牌、燈罩、文具、透明玩具、日用品、廚房用品、水杯、餐盒、鏡片、冷藏庫和冰箱內(nèi)絕熱層（發(fā)泡后）、建材、EPS包裝材料等。
PS的工藝特點(diǎn)：PS的熔點(diǎn)為166℃，加工溫度一般以185-220℃為宜，降解溫度約為280℃，故其加工溫度范圍較寬。PS料在加工前，可不用干燥，由于流動(dòng)性好，流動(dòng)阻力小，故其注射壓力可低一些。因PS比熱容低，其塑件一經(jīng)模具散熱即能很快冷凝固化，其冷卻速度比一般原料要快，開模時(shí)間可早一些，其塑化時(shí)間和冷卻時(shí)間都較短，成型周期時(shí)間會(huì)短一些。PS塑件的光澤隨模溫增加會(huì)變好。帶有內(nèi)應(yīng)力的塑件可在65-80℃水槽內(nèi)浸泡1-2h，然后緩慢冷卻至室溫，便能消除內(nèi)應(yīng)力。
PS的成型工藝條件
| 項(xiàng)目 | 指標(biāo) |
| 干燥溫度/℃ | 70-80 |
| 干燥時(shí)間/h | 2-3（一般不用干燥） |
| 模具溫度/℃ | 40-60 |
| 料筒溫度/℃ | 180-220 |
| 螺桿類別 | 標(biāo)準(zhǔn)螺桿（直通式噴嘴） |
| 鎖模力/（t/in2） | 2 |
| 注射速度 | 快速 |
| 注射壓力/Mpa | 35-140 |
| 殘料量/mm | 3-12 |
| 背壓/Mpa | 5-10 |
| 再生料/% | 20-30 |
| 停機(jī)處理 | 關(guān)料閘注射完即可 |
注：in2=6.4516 X 10-4m2。
PS的模具設(shè)計(jì)與制造
| 項(xiàng)目 | 指標(biāo) |
| 合適壁厚/mm | 1.5-3 |
| 澆口設(shè)計(jì) | 側(cè)澆口、直接澆口、扇形澆口、環(huán)形澆口、點(diǎn)澆口 |
| 收縮率/% | 0.4-0.6 |
共混改性塑料：
① PS+PVC 共混成為性能較好的不燃塑料。
② PS+PPO 改善PPO加工性、降低吸濕性、降低成本、提高PS耐熱和抗沖擊性。
塑料種類繁多，應(yīng)用廣泛，已成為我們生活中不可或缺的材料。豐鐵的注塑成型技術(shù)也隨著時(shí)代的要求不斷地提升，更多內(nèi)容請繼續(xù)關(guān)注公眾號或企業(yè)網(wǎng)站。
————以上內(nèi)容部分選自《注射成型實(shí)用技術(shù)》
